鍋爐除塵器結構是怎樣的？-河北華康環保

鍋爐除塵器是把鍋爐中的粉塵從煙氣中分離出來，在進一步對鍋爐煙氣進行脫硫、脫銷的處理。以前，鍋爐除塵器采用旋風除塵器的較多，后來隨著越來越嚴，由于旋風除塵器的收塵效果較低，現在只是作為鍋爐除塵系統中的初級除塵。目前來說，鍋爐除塵器主要采用布袋除塵器、電除塵器和濕式除塵器。華康以鍋爐布袋除塵器為例來說一下它的結構。

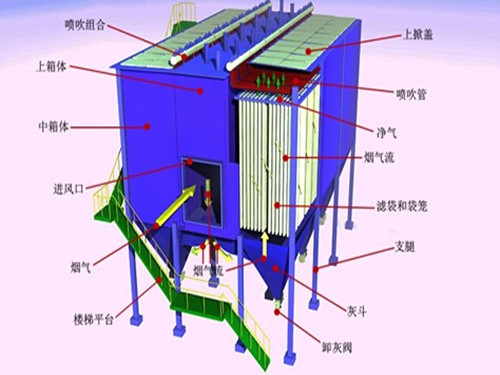

一、鍋爐布袋除塵器的箱體
鍋爐布袋除塵器采用了大頂棚加雙層密封蓋的結構方式，檢修除塵器方便，有效的較少了工人的勞動強度。
本除塵器布袋采用PTFE濾料（聚四氟乙烯纖維）經三維針刺而成的一種過濾材料。PTFE纖維為大分子線性結構，因而具有級強的耐化學穩定性，廣泛適用于鋼鐵、電力、垃圾焚燒等各種惡劣的煙氣過濾環境。

三、鍋爐布袋除塵器骨架



除塵骨架采用錐形口結構的袋籠，在重力的作用下，自相平行。濾袋與濾袋間距均勻，整個袋室的氣流比較均勻。濾袋籠骨的制作和焊接符合相應行業標準。

四、鍋爐布袋除塵器脈沖閥



電磁脈沖閥是濾袋清灰的動力元件，它的選用關系到除塵器的造價及清灰效果。這種脈沖閥的膜片經久耐用，壽命大于100萬次以上，滿足了脈沖電磁閥的有效運行要求、大地減少了維護工作量。

五、鍋爐布袋除塵器氣缸

　　

鍋爐除塵實際生產的工況是非常復雜的，有時會短暫的出現斷電和斷氣的狀態，為了鍋爐和風機等設備的運行，華康協調氣缸廠家共同開發了自鎖式氣缸驅動機構和儲氣罐的聯合保護裝置。
自鎖式氣缸驅動機構_在斷電的情況下，沒有控制系統的信號控制，此機構將保持原來的狀態，不會誤操作。

六、鍋爐布袋除塵器PLC控制柜

　

鍋爐布袋除塵器設置采用PLC控制柜，可通過觸摸顯示屏操作實時監測系統運行工況。控制柜留有輸出接口，便于遠程監測。

七、鍋爐布袋除塵器的卸灰閥



它所卸灰的物料溫度可達280°C兩端軸承與葉輪有隔離，能防止細粉料與軸承接觸。卸料器輸送物料的溫度可達500°C,采用鏈輪連接。減速機和卸料器殼體有距離。_了物料的自動卸灰。

八、鍋爐布袋除塵器噴吹組合



鍋爐布袋除塵器清灰方式為固定行噴吹，每個濾室內設置1～2只氣包，氣包上的脈沖閥與噴吹管相連，一根噴吹管對一排濾袋進行清灰。根據造紙黑液煙氣的性質，為了提高設備的使用壽命，采用了不銹鋼噴吹管。
以上為華康簡單介紹的鍋爐除塵器結構，如果您還有一些疑問可以撥打我們的電話0317-8258621，向我們的技術人員進行溝通。
